Nya flyggravimetriska data ökar kunskapen om berggrunden i norra Norrbotten
Sveriges geologiska undersökning (SGU) har sammanställt nya flyggravimetriska data från mätningar i norra Norrbotten. Den nya dataprodukten är särskilt värdefull i områden där kunskapen behöver stärkas om områdets geologiska strukturer, bergartsgränser och mineralpotential.
Den nya dataprodukten Geofysiska flygmätningar, tyngdkraft innehåller flyggravimetriska data från mätningar i norra Norrbotten. Datamaterialet omfattar både Full Tensor Gravity Gradiometry (FTG) och Full Spectrum Gravity (FSG). Mätningar med FTG har bedrivits inom två områden; norr om Kiruna samt öster och söder om Kiruna. Inom området öster och söder om Kiruna genomfördes mätningarna med 250 m mätlinjeseparation och 80 m nominell höjd över markytan. Där genomfördes även mätningar med FSG. Mätningarna kompletterar de flygmätningar som gjordes norr om Kiruna 2013.
– Dessa data ger ny information om hur berggrundens densitet varierar både nära markytan och på större djup. Det här gör det möjligt att bättre förstå hur berggrunden är uppbyggd, vilket är särskilt värdefullt i områden där kunskapen behöver stärkas om områdets geologiska strukturer, bergartsgränser och mineralpotential, berättar Mats Wedmark, enhetschef på SGU.
Mätningarna har genomförts i områden där SGU idag även bedriver berggrundsgeologiska undersökningar enligt SGU:s plan för kartering. Arbetet har möjliggjorts genom det regeringsuppdrag, Förstärkt kartläggning av malmpotentiella områden, som pågår mellan 2024 och 2026.

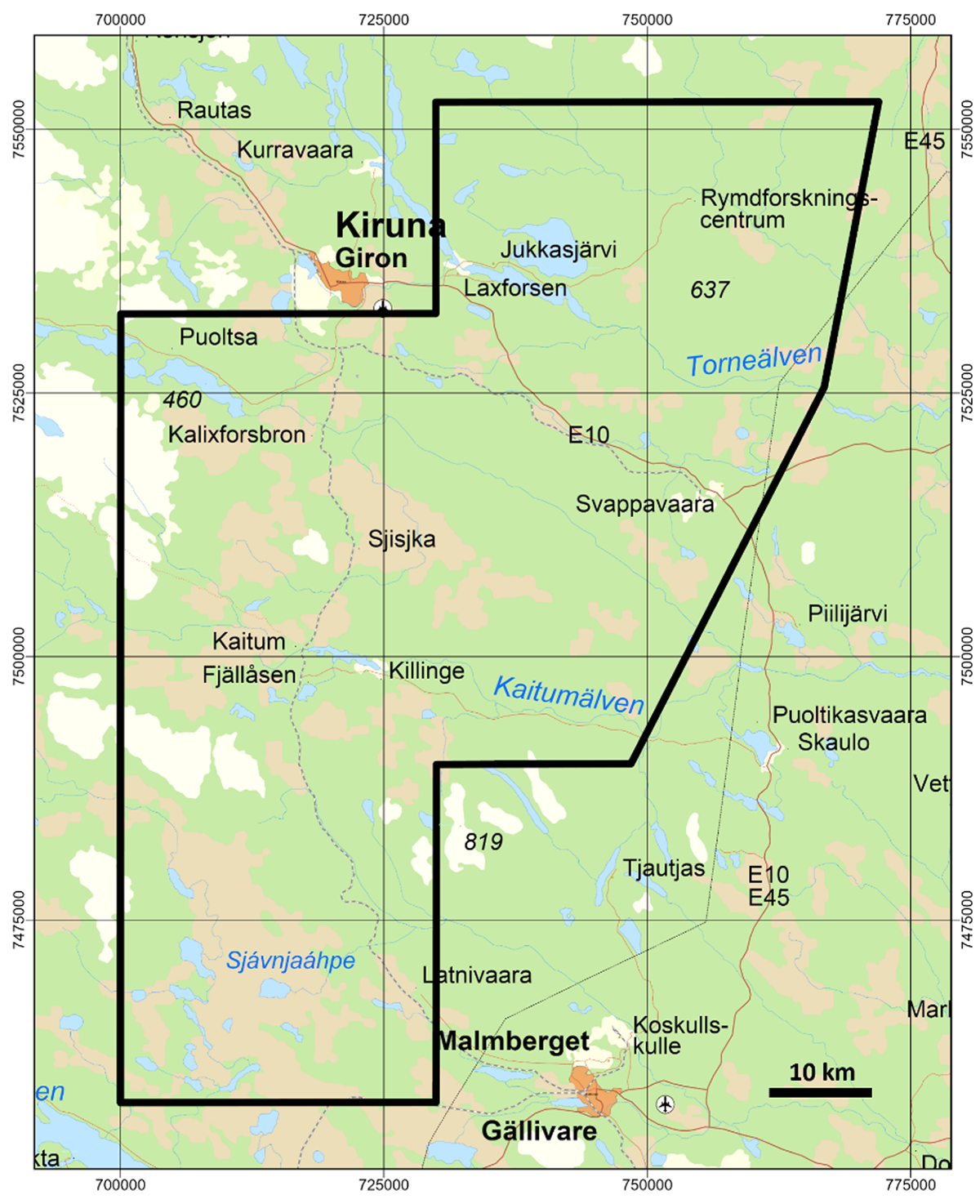

Kartan visar den geografiska omfattningen av mätningarna (svart polygon).
FTG mäter små förändringar i tyngdkraftsfältet i flera riktningar och ger högupplöst information om lokala densitetskontraster i berggrunden. FSG kompletterar detta genom att ge en sammanhängande bild av tyngdkraftsfältet över området. Tillsammans kan dessa data användas för att tolka större bergartsgränser, strukturer, förkastningar och djupare kroppar i berggrunden som oftast inte syns vid markytan.
Data är särskilt användbara för geologisk kartläggning, 3D-modellering och bedömning av ett områdes mineralpotential. Genom att kombinera flyggravimetriska data med berggrundsgeologiska observationer, andra geofysiska data samt petrofysisk och geokemisk information kan SGU och andra användare ta fram bättre modeller av berggrundens uppbyggnad och bättre bedöma ett områdes potential för förekomster av intressanta metaller och mineral.

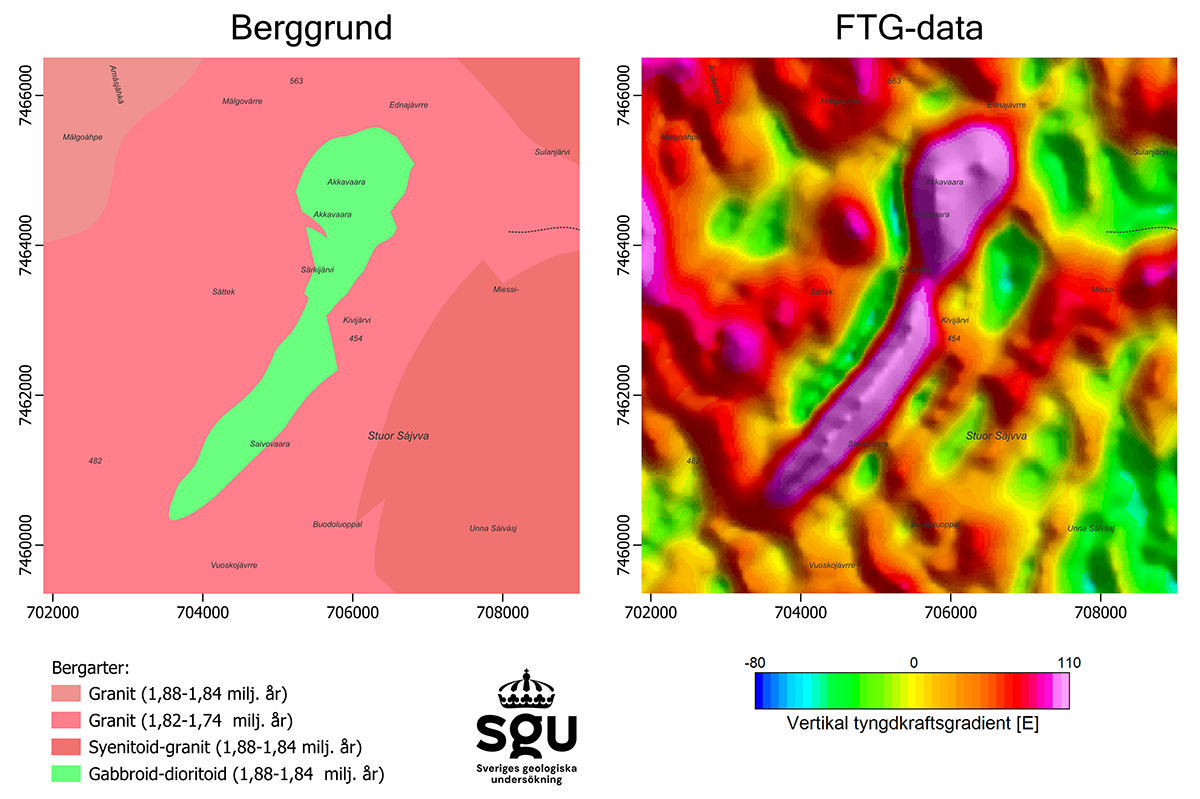

Bilderna ovan visar hur en bergart med högre densitet, ex en gabbroid i bilden till vänster, ger upphov till tydliga och välavgränsade mönster tyngdkraftsfältet, intensivt röda områden i bilden till höger. Järn- och titanmineraliseringen Melkogruvorna är associerad med gabbroiden.
Behovet av bättre geologisk kunskap för att hitta förekomster av kritiska råmaterial ökar i takt med klimatomställningen, elektrifieringen, digitaliseringen och ökade krav på försörjningsberedskap. Många av de metaller och mineral som behövs för exempelvis batterier, elnät, vindkraft, elektronik, försvarsteknik och annan strategisk industri är kritiska eftersom de har stor betydelse för samhällets funktion och de är samtidigt kopplade till sårbara eller koncentrerade leveranskedjor.
Genom att tillgängliggöra den nya produkten Geofysiska flygmätningar, tyngdkraft för nedladdning som öppna data bidrar SGU till ett stärkt kunskapsunderlag för mineralresursbedömning, samhällsplanering och forskning i norra Norrbotten.
Läs mer om Geofysiska flygmätningar, tyngdkraft och ladda ner data
