Geologi i 3D

SGU tar fram 3D-modeller inom ett flertal områden:

Berggrund och malm

En viktig roll för SGU är att stödja gruv-, berg- och mineralindustrin. SGU deltar i forskningsprojekt som inkluderar 3D-modellering av malmfyndigheter tillsammans med gruvindustrin och universiteten. Dessa modeller bygger på SGU:s egen information i kombination med branschens.

Byggnadsgeologi

SGU arbetar med 3D-modellering inom temat byggnadsgeologi. SGU:s 3D-modeller för tätorter kan betraktas som 3D-kartor över jordlagren och berggrunden, och presenterar ett grovt geometriskt ramverk av olika geologiska enheter och deras karaktär. Ramverket, tillsammans med tillhörande rapporter, syftar till att ge en förbättrad utgångspunkt för beskrivning och förståelse av områdets geologi och bidra till en mer effektiv översiktlig planering av infrastrukturprojekt i ett tidigt skede.

Hittills finns sådana modeller utvecklade för städerna Stockholm, Malmö och Göteborg. Här kombineras geologisk information från befintliga tunnelsystem med data från andra källor. Modellerna kommer kontinuerligt att uppdateras när ny information blir tillgänglig.

Nedan presenteras några av de modeller vi har tagit fram.

Göteborg med omnejd - byggnadsgeologi

Sveriges geologiska undersökning (SGU) har tagit fram en geologisk 3D-modell över Göteborgsområdet. Med hjälp av modellen och den information den baseras på, kan man bland annat identifiera svaghetszoner i berget – något som har stor betydelse vid till exempel vid tunnelarbete och andra undermarksarbeten. Modellen baseras på information om jordlager och berggrundens svaghetszoner, och omfattar Göteborgs tätort med omnejd. Den är en vidareutveckling av tidigare arbeten som SGU har gjort i området.

Ladda ner modellen Göteborg byggnadsgeologi i zip-format (inklusive dokumentation)

Geologisk 3D-modell av Göteborg med omnejd för undermarksplanering, SGU-rapport nr 2025:10

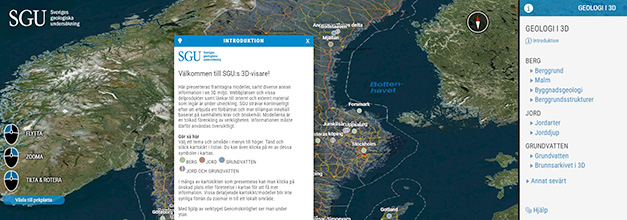

En visualisering av modellen har tagits fram i samarbete med Polish Geological Institute (PGI) som också tilhandahåller verktyget Geo3D. Här hittar du den aktuella 3D-modellen:

3D-visare Göteborg byggnadsgeologi (länken öppnas i ett nytt fönster)

Instruktionsfilm om visualiseringen av 3D-modellen över Göteborg - så här använder du verktyget.

Gamlestaden (Göteborg) byggnadsgeologi

En geologisk 3D-modell har tagits fram över jordlagren inom en del av området Gamlestaden i Göteborg. Modellens syfte är att ge en översiktlig bild av jordlagrens uppbyggnad, Tänkta användningsområden är undermarksplanering, planering av byggande (tidiga skeden), vattenförvaltning, och sårbarhets- och riskanalyser kopplade till markanvändning.

Ladda ner modellen Gamlestaden i zip-format (inklusive dokumentation)

Malmö byggnadsgeologi

3D-modellen över Malmö med omnejd visar en tolkad bild av jordlagren och berggrunden ned till cirka 170 meters djup. SGU:s information om jordlager och berggrund har i denna modell kombinerats med information från främst rafikverkets geotekniska databas, Trafikverkets arkivcenter, Citytunnelprojektet, Malmö GeoAtlas och Statens geotekniska institut.

Beskrivning till geologisk 3D-modell över Malmö–Lundområdet, SGU-rapport nr 203:09

En visualisering av Malmös geologi i 3D har tagits fram i samarbete med Polish Geological Institute (PGI) som också tilhandahåller verktyget Geo3D. Här hittar du den aktuella 3D-modellen:

3D-visare Malmö byggnadsgeologi för undermarksplanering (länken öppnas i ett nytt fönster)

Stockholm byggnadsgeologi

Stockholmsområdets berggrund, jordarter, geologiska utveckling och erfarenheter från infrastrukturprojekt.

Ladda ner modellen Stockholm byggnadsgeologi i zip-format (inklusive dokumentation)

Jordarter och jorddjup

Information om de lösa jordlagrens olika karaktär och rumsliga fördelning är ekonomiskt viktigt för planering av byggande både över och under markytan.

Den nationella jorddjupsmodellen ger en översiktlig bild av jordtäckets mäktighet, det vill säga de lösa jordlagrens djup ner till berggrundsytan. Jorddjupet har beräknats genom interpolering av kända jorddjupsdata, inhämtade genom exempelvis borrningar. Som stöd i interpoleringen mellan observationspunkter har bland annat yttäckande jordartsinformation använts.

För vissa geografiskt mindre områden finns modeller som även visar olika jordartslagers fördelning och deras djup från markytan. Dessa modeller kan till exempel användas för att identifiera grundvattenförande lager eller kvicklera.

Grundvattenresurser

SGU ansvarar för det nationella miljökvalitetsmålet "Grundvatten av god kvalitet". Med anledning av den senaste tidens låga grundvattennivåer i Sverige och en mer omfattande oro över klimatförändringarnas inverkan så har bedömningen av Sveriges grundvattenresurser blivit ett prioriterat område för SGU. SGU utvecklar därför geologiska 3D-modeller för att möjliggöra en kvantitativ bedömning av potentiella grundvattenresurser. Dessa grundvattenmodeller är vanligtvis baserade på en tolkning av geofysisk och geologisk information från SGU:s egna databaser tillsammans med input och samarbete med externa aktörer.
