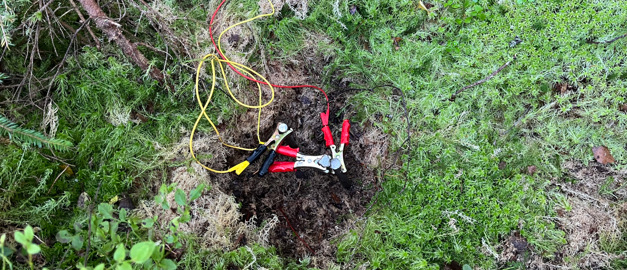

Anslutna stålelektroder .
oto: Julia Fridlund
SGU utvärderar metod för modellering av markens elektriska egenskaper i 3D
Kan 3D-modeller som bygger på resistivitets- och IP-data användas för att ta reda på hur en mineralisering breder ut sig på djupet? Den frågan försöker Sveriges geologiska undersökning (SGU) att besvara i en ny rapport.
Som en del av metodutvecklingen inom ett regeringsuppdrag kallat Kartläggning av malmpotentiella områden har Sveriges geologiska undersökning utfört mätningar av resistivitet och inducerad polarisation (IP) i ett område vid Grängsbo i Hälsingland. Med dessa mätdata har sedan 3D-modeller över markens elektriska egenskaper tagits fram.
– Förutom att bestämma de elektriska egenskaperna i området var syftet framför allt att testa och utvärdera metoden och specifikt den typ av instrument som vi använde, säger Lena Persson, statsgeofysiker på SGU.
Möjligheten att göra djupa mätningar av resistivitet och IP för 3D-modellering är relativt ny, men används redan idag inom mineralprospekteringen. För projektet hyrde SGU ett mätsystem från Iris instruments i Frankrike. Platsen för undersökningarna valdes eftersom området har en tidigare känd sulfidmineralisering och ingår i en pågående kartläggning av malmpotentiella områden.
– I Grängsbo har man brutit koppar och guld ytligt redan på 1600-talet men vad som finns på större djup är fortfarande okänt. Själva fältinsatsen var mycket lyckad och vi kunde erhålla information ned till flera hundra meters djup, säger Lena Persson.
Utifrån mätningarna togs en 3D-modell som visar markens resistivitet fram. Den visar en lågresistiv struktur, troligen orsakad av sulfidmineraliseringen, som fortsätter längre mot sydväst än vad som tidigare var känt. Strukturen visar även god överensstämmelse med andra geofysiska data (slingram och VLF).
Den 3D-modell som visar laddningsbarhet och baseras på IP-data är svårare att tolka. Det område i modellen som visar hög laddningsbarhet sammanfaller inte med läget för sulfidmineraliseringen. För att bättre förstå resultatet behöver mer undersökningar göras, till exempel petrofysiska mätningar på bergartsprover i området.
– En slutsats vi kan dra är att denna metodik och detta mätsystem är mycket användbara för kartläggning av sulfidmineraliseringar på större djup. Fältinsatsen är visserligen tidskrävande och personalintensiv, men fördelen är att man erhåller en detaljerad 3D-modell över markens elektriska egenskaper och det kan i förlängningen öka kunskapen om mineralfyndigheten i området, säger Lena Persson.
Ta del av hela rapporten här:
3D-modellering av IP och resistivitet vid Grängsbo, SGU-rapport 2026:04
