3D-modell

Grafik: SGU

12 april 2018

Modell av Sveriges berggrund i 3D

SGU har tagit fram en tredimensionell modell av de större litotektoniska enheterna och begränsande deformationszoner i Sveriges berggrund.

Den framtagna modellen är översiktlig och syftar till att visualisera de storskaliga geometriska relationerna mellan de litotektoniska enheterna i Sveriges berggrund. Vidare erbjuder modellen ett ramverk för mer detaljerade modeller av eller inom de litotektoniska enheterna, samt utgör ett underlag för olika typer av såväl vetenskapliga som populärvetenskapliga presentationer.

Modellen är en utveckling av den tvådimensionella litotektoniska indelningen som presenteras i SGUs karta över Sveriges berggrund i skala 1:1 miljon.



3d-modell

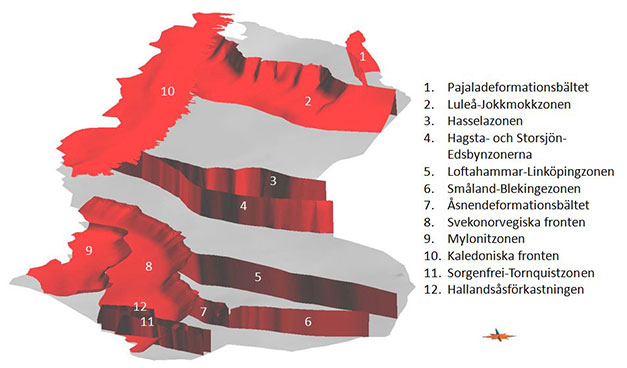

Figuren ovan visar de deformationszoner som utgör det storregionala strukturella ramverket i den tredimensionella modellen.



Länk till den litotektoniska modellen i 3D-verktyget City Planner

Läs rapporten ”3D-modell över litotektoniska enheter och regionala deformationszoner i Sveriges berggrund” (pdf, öppnas i nytt fönster)
